Среди ценителей качественного звука существует немало мнений, что импульсные блоки питания не годятся для использования в аудиотехнике. Но так ли это? Давайте попробуем разобраться! Мы возьмем один усилитель, запитаем его сначала от импульсного блока, а потом и от «канонического» тороидального трансформатора и проведем измерения качества звука: уровень искажений и показатели выходной мощности. И сделаем выводы.

Совсем немного истории

Трансформатор был изобретен аж в XIX веке, и получил широкое распространение вполне «естественным» образом – просто ничего более подходящего не было.

Импульсные блоки питания были изобретены в конце 1960-х годов, почти сто лет спустя после изобретения трансформатора. Это стало возможным с существенным развитием полупроводниковой отрасли.

Краткая теория

В блоке питания сетевое напряжение понижается трансформатором, выпрямляется выпрямителем и сглаживается конденсатором. Частота тока питающей сети 50 Hz требует применения больших и тяжелых железных магнитопроводов (при меньшей частоте нужна большая величина магнитной индукции). Импульсные блоки питания работают по принципу преобразования сетевого напряжения в ток в 1000 раз более высокой частоты, примерно 50-80 kHz, что позволяет использовать магнитопроводы из эффективных ферромагнитных материалов, обмотки из меньшего количества витков провода и сглаживающие конденсаторы меньшей ёмкости. Это даёт радикальное уменьшение габаритов и веса блока питания при той-же отдаваемой мощности. И не только это.

Методика тестов и измерений

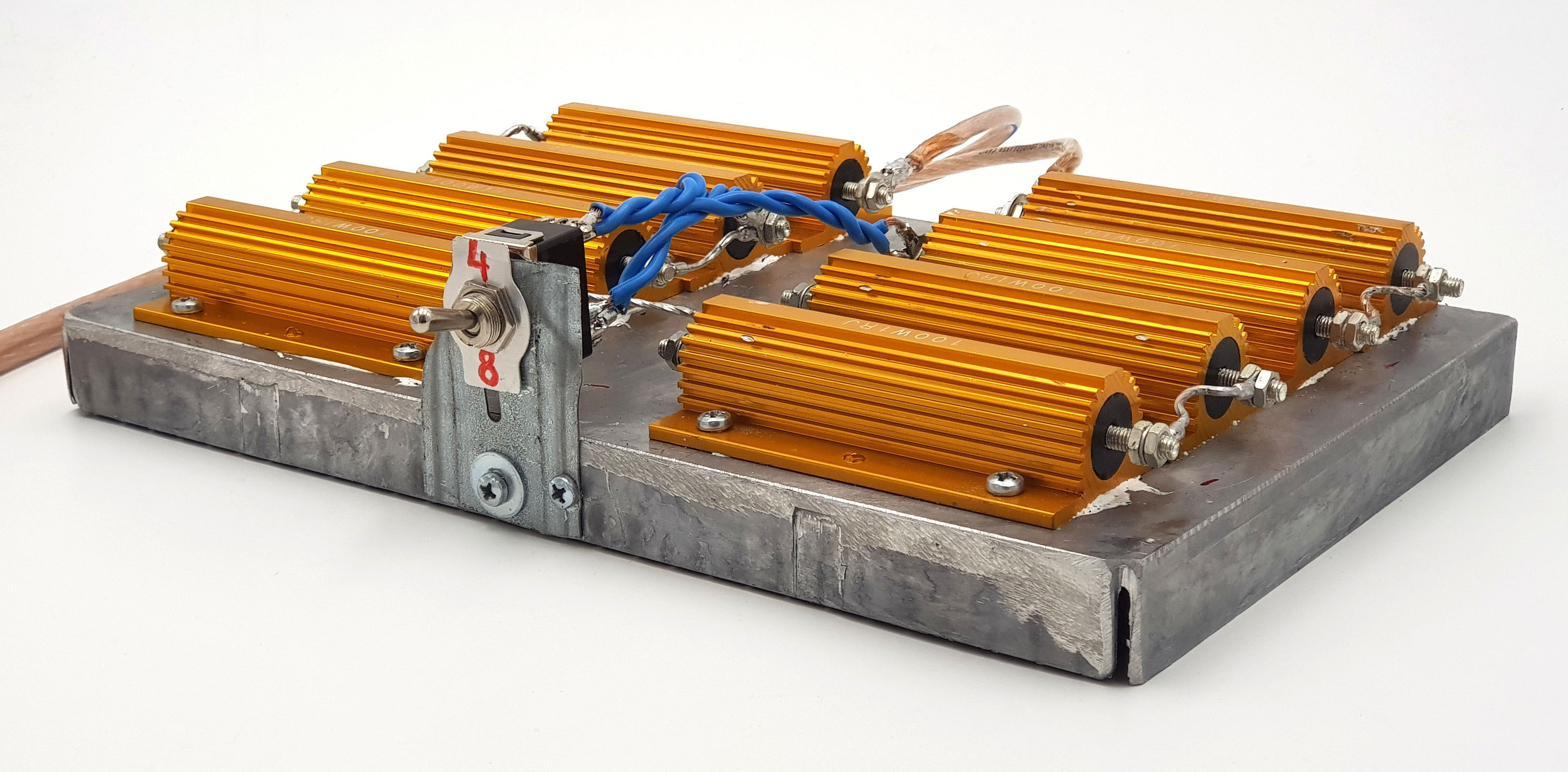

Для того, чтобы максимально нагрузить усилитель и поберечь свои барабанные перепонки, мы будем использовать в качестве нагрузки на выходах усилителя вот такое устройство:

Это блок высокомощных резисторов по 1Ω, который используются, чтобы получить 4Ω или 8Ω нагрузки. Мы проведём три исследования: исследование работы блоков питания при нагрузке усилителя синусоидальным сигналом, измерение технических характеристик усилителя и субъективное сравнение звучания усилителя, к которому попеременно подключаются импульсный и трансформаторный блоки питания.

Герои тестирования

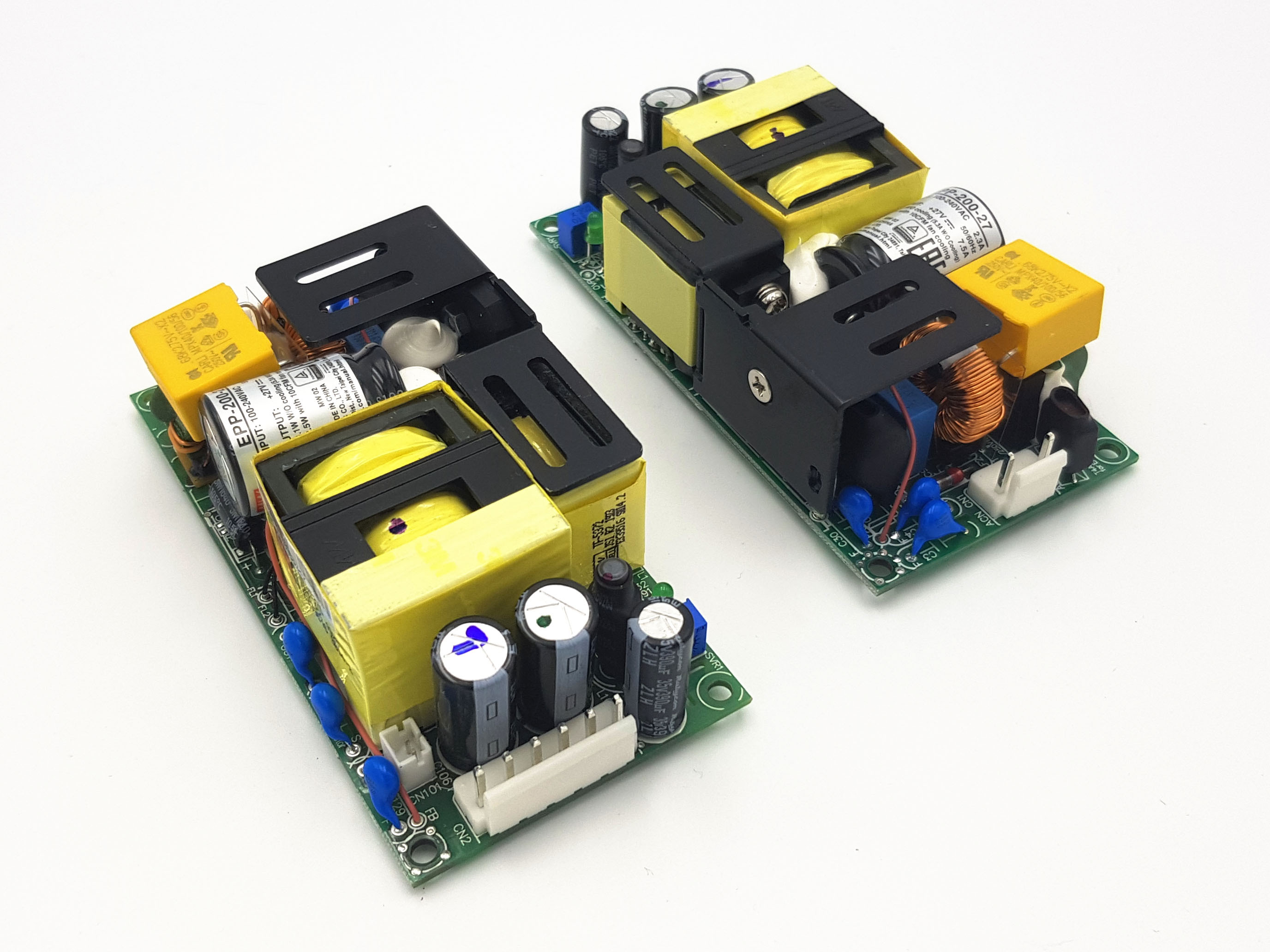

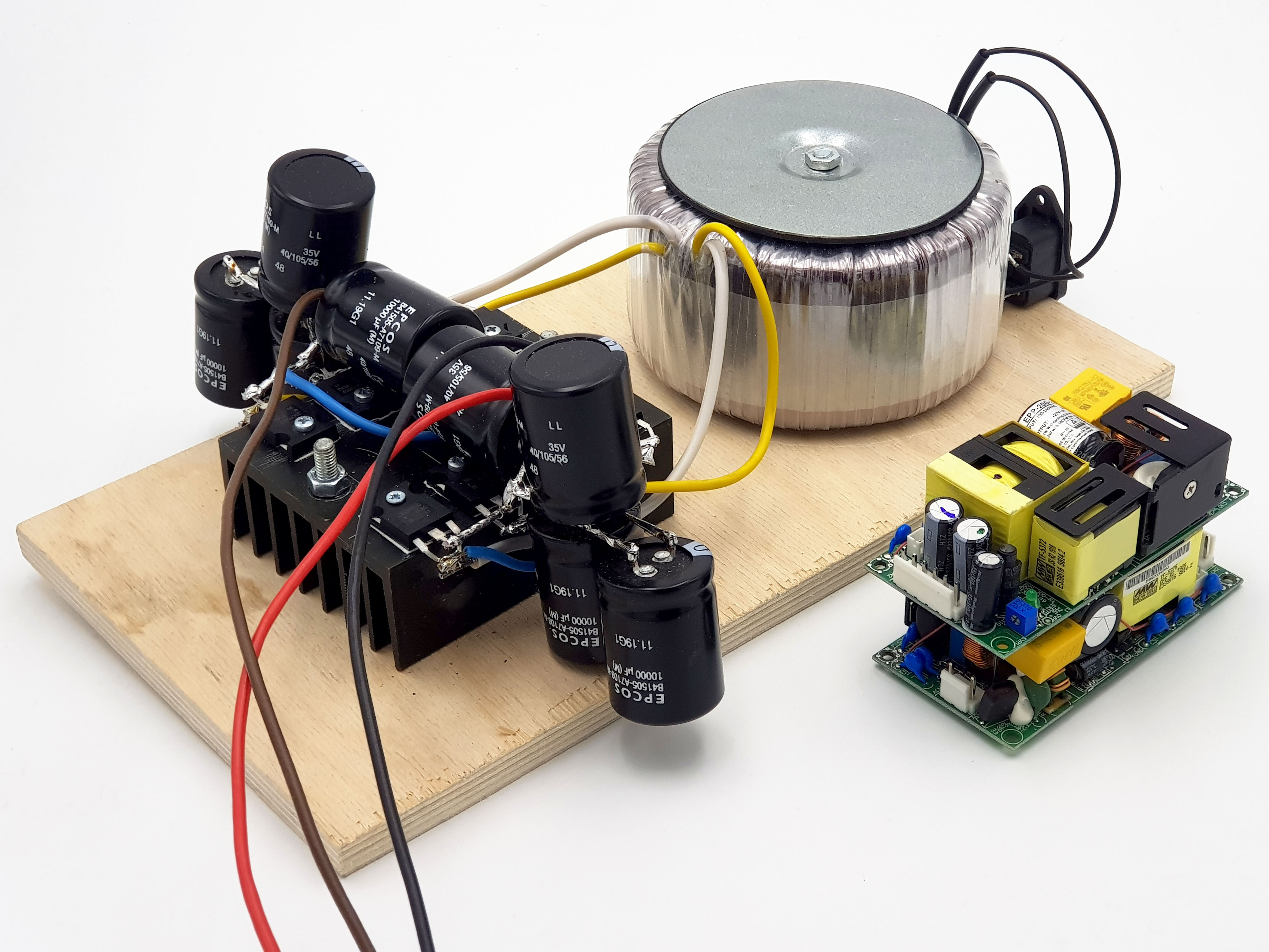

Два импульсных блока питания Meanwell EPP-200-27. Два, потому что для питания усилителя нужно двухполярное напряжение ±30В, а один такой блок выдает напряжение одной полярности. Номинальная мощность этого блока питания 200W, итого получаем 400W мощности. Общая масса блоков питания 380 грамм.

Стоит отдельно отметить, что данные импульсные блоки достаточно качественные. Но мы специально не брали на тест noname-изделия с Али Экспресс, т.к. маловероятно, что серьезные производители аудиотехники используют второсортные комплектующие.

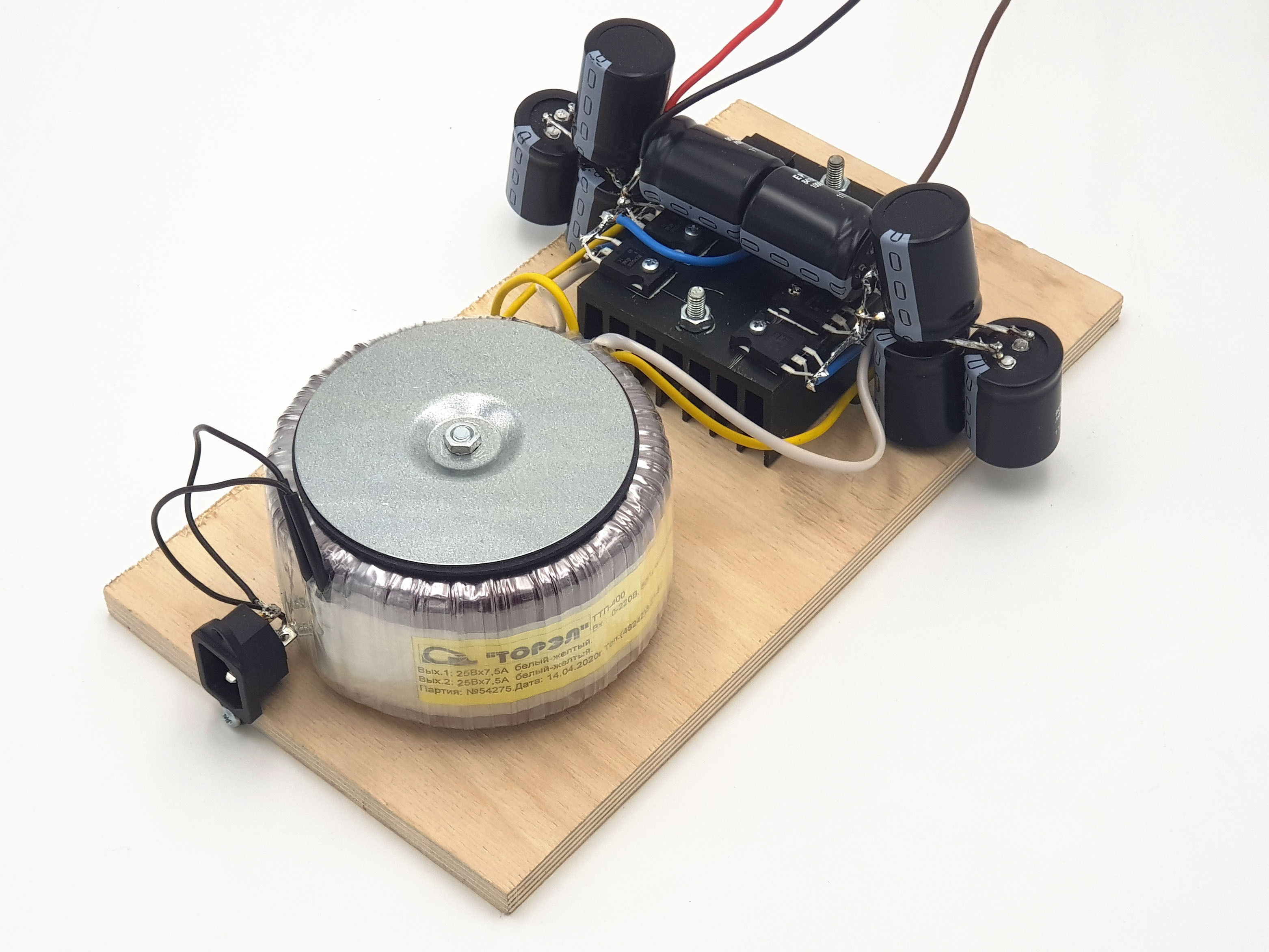

И трансформаторный блок питания, сделанный из трансформатора ТТП400 (2x25В, 7.5А) с номинальной мощностью 400W, двух выпрямительных мостов на диодах Шоттки и батарей сглаживающих конденсаторов по 40000 мкф в плечо. Это классическая схема питания, применяемая испокон веков и до наших дней. Масса одного только трансформатора, без учёта всего остального — 4.1 килограмм.

Часть 1. Исследование работы под нагрузкой

Сравнивать работу блоков питания будем нагружая усилитель синусоидальным сигналом с частотой 1кгц и снимая с него мощность 350W. Данный уровень нагрузки мы установим по уровню напряжения на выходе с усилителя в 34,7 Вольт. Тестировать будем как под нагрузкой, так и без нагрузки – в режиме покоя.

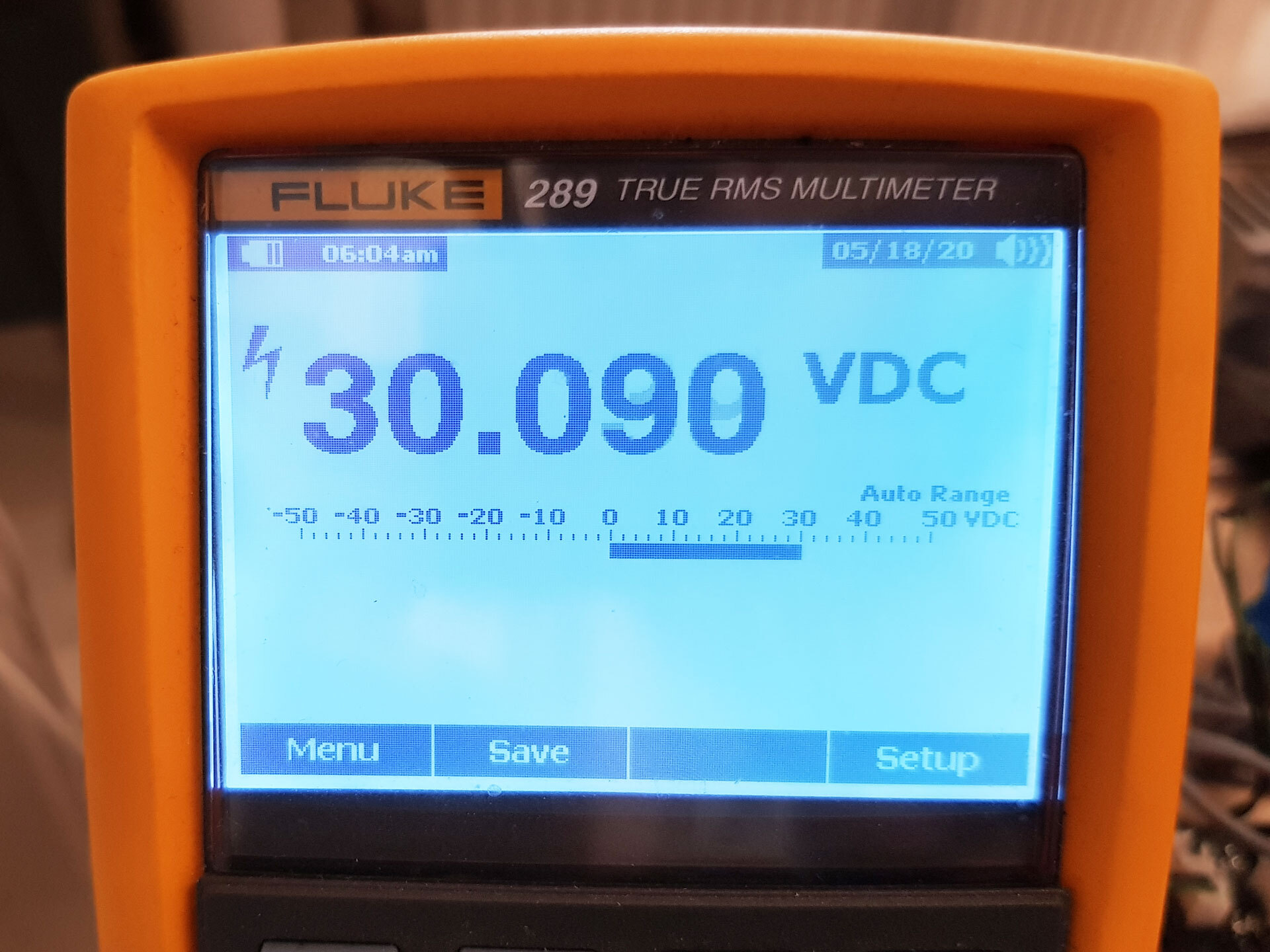

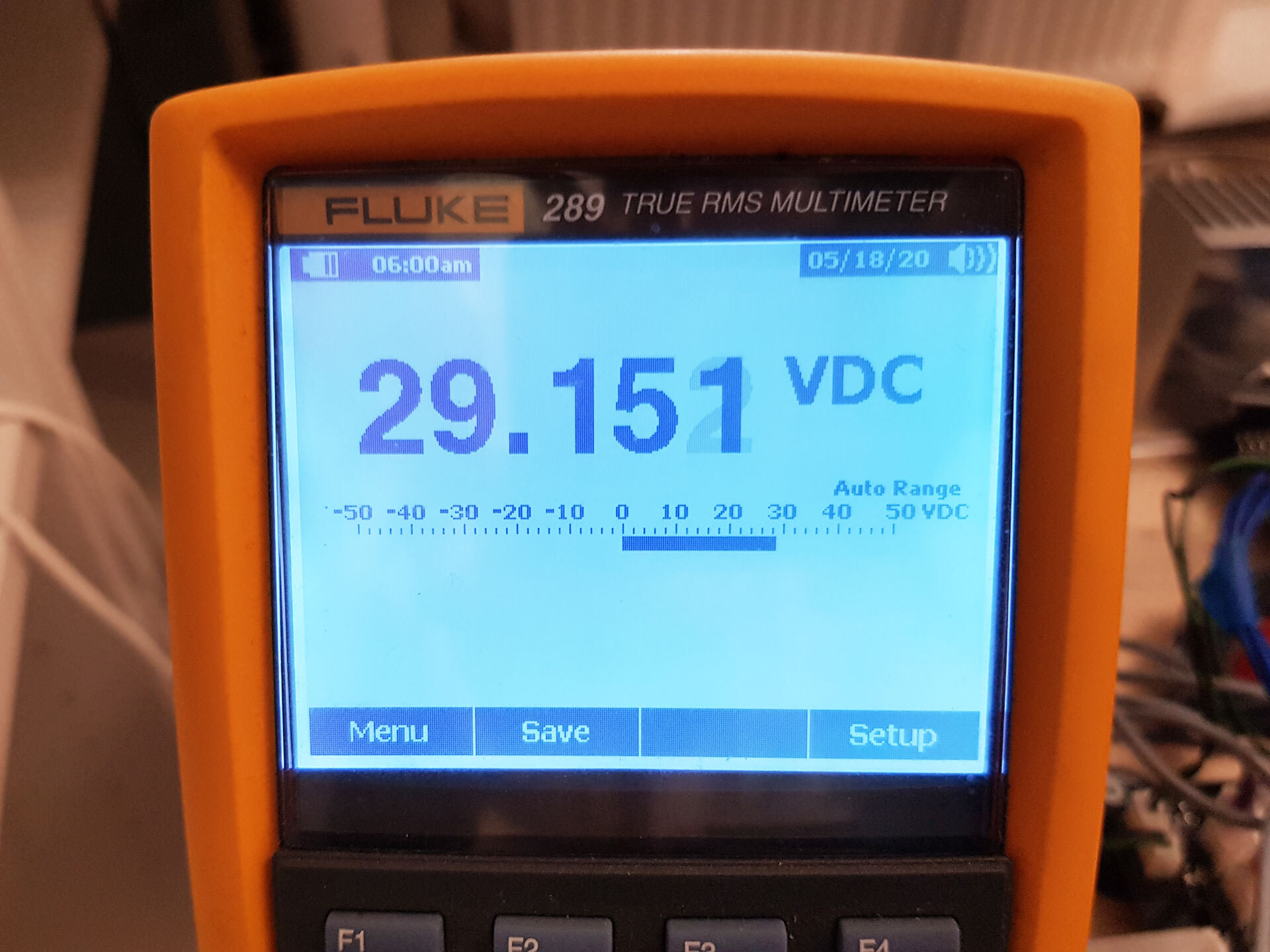

Сначала протестируем импульсные блоки питания. Выходное напряжение питания в режиме покоя:

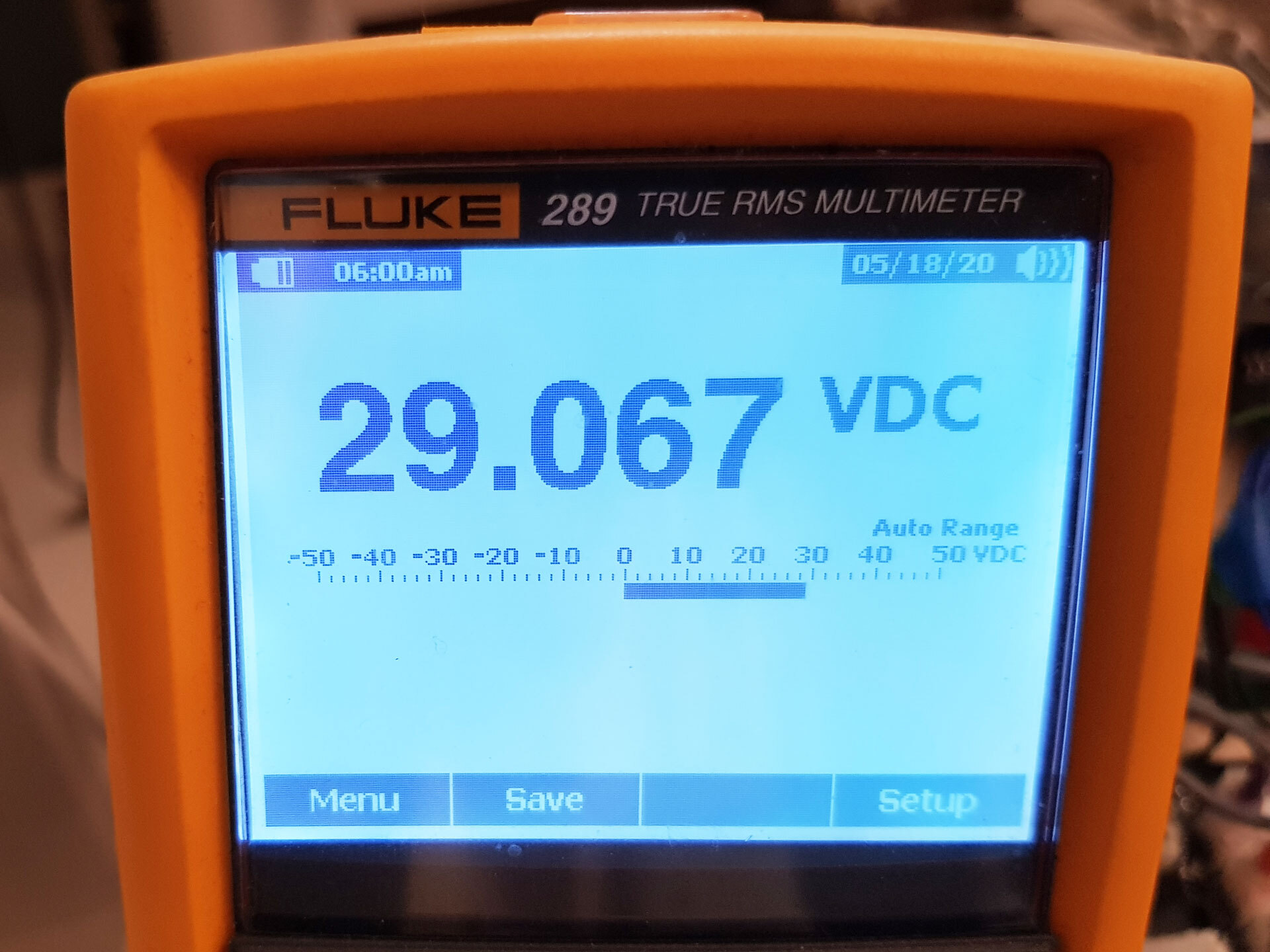

Выходное напряжение под нагрузкой:

Как вы видите, напряжение просело на 84 милливольта, что составляет 0.28% от изначального.

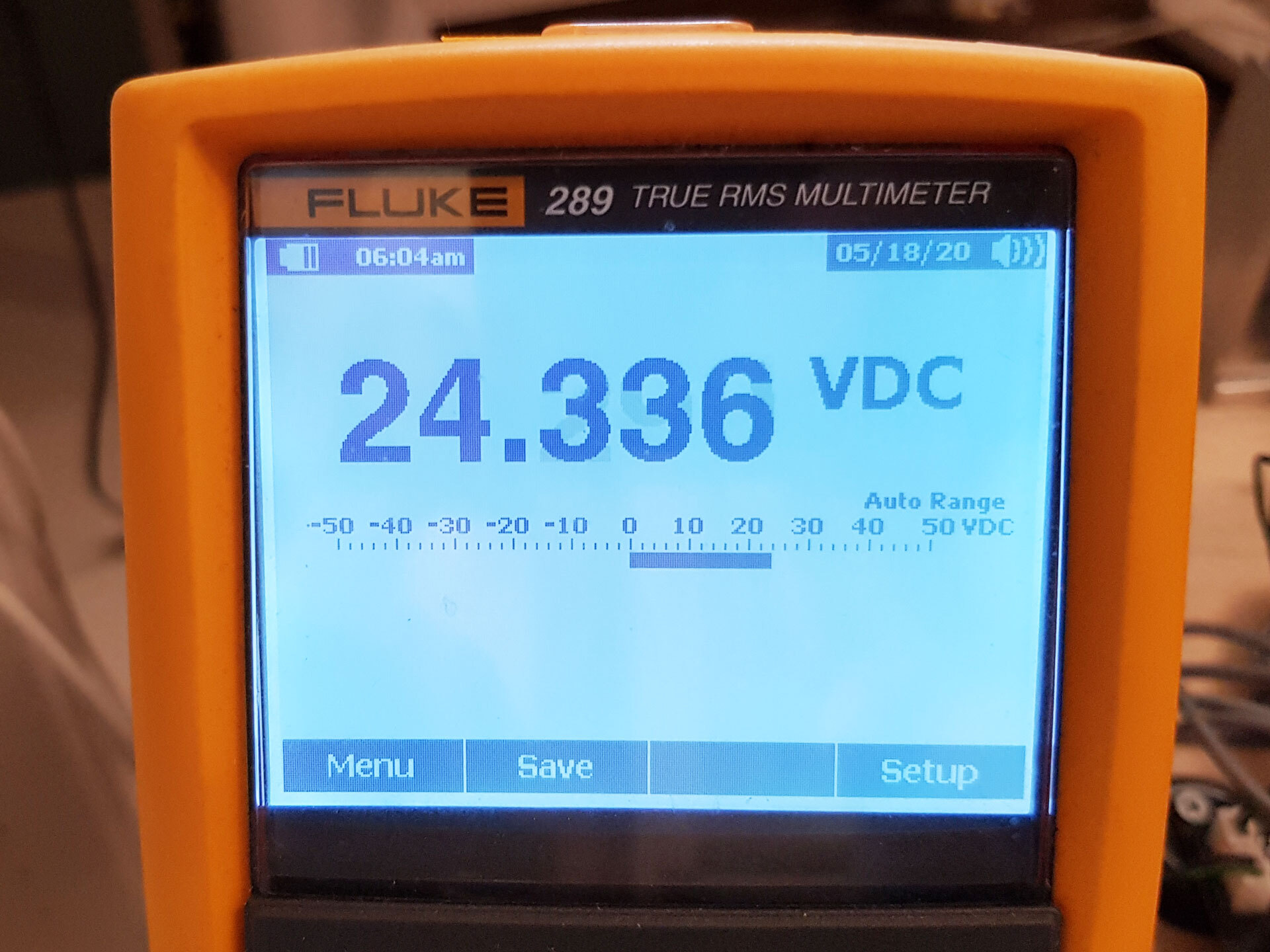

Аналогичным образом проверяем трансформаторный блок питания:

Как видим, под нагрузкой выходное напряжение просаживается на 5.754 Вольта, что составляет 19.1% от изначального. Это в 68 раз больше, чем у импульсных блоков!

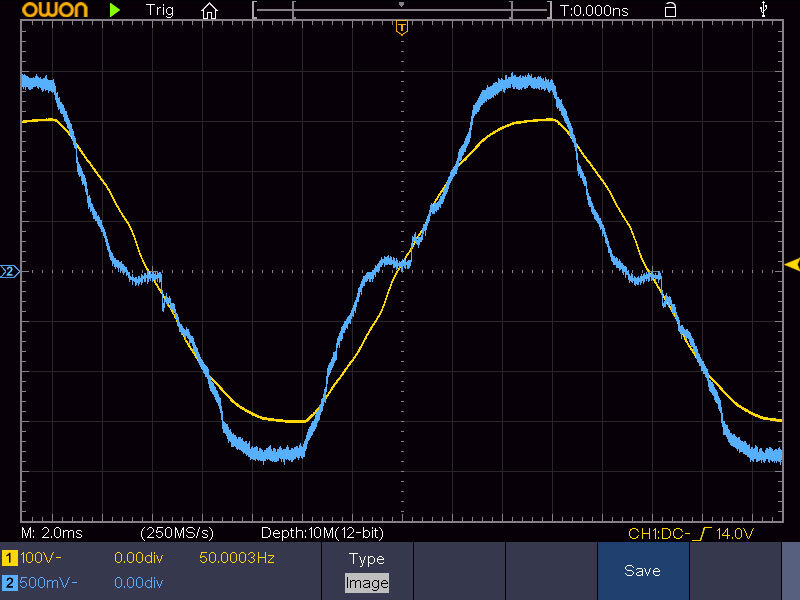

Почему так происходит? Давайте посмотрим осциллографом одновременно форму сетевого напряжения и потребляемого от сети тока. Первым идёт ИБП:

Жёлтая кривая — сетевое напряжение, голубая — потребляемый ток. Как вы видите, форма потребляемого тока примерно соответствует напряжению – потребление энергии происходит равномерно, соответственно её поступлению.

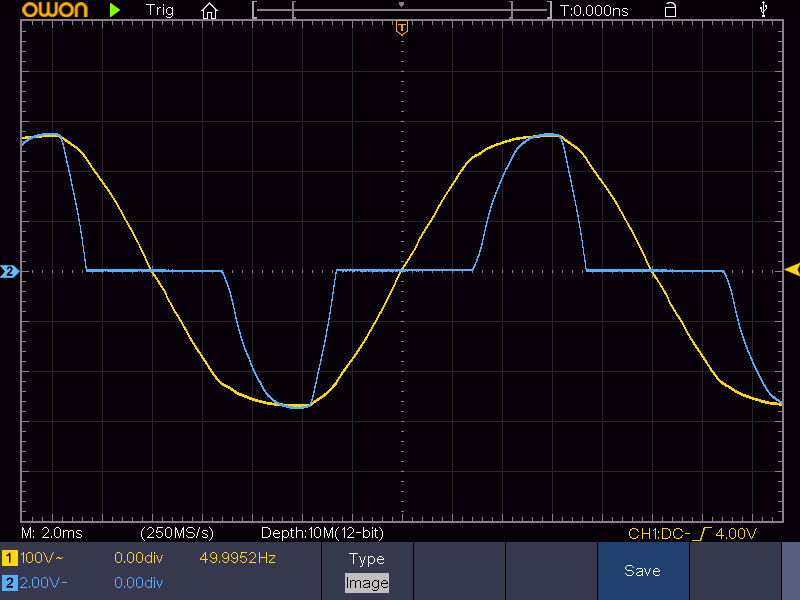

А теперь то же самое для ТБП:

Форма тока лишь частично следует за формой напряжения. Энергия потребляется примерно в половину времени её поступления, остальное время ток не течёт, потому что сглаживающий конденсатор заряжается только тогда, когда выпрямленное напряжение снятое с трансформатора больше напряжения на нём.

По этой причине потребляемая трансформатором мгновенная мощность значительно превышает номинально отдаваемую (энергия отдаётся непрерывно всё время, потребляется из сети примерно половину времени, значит потреблять её надо в два раза быстрее).

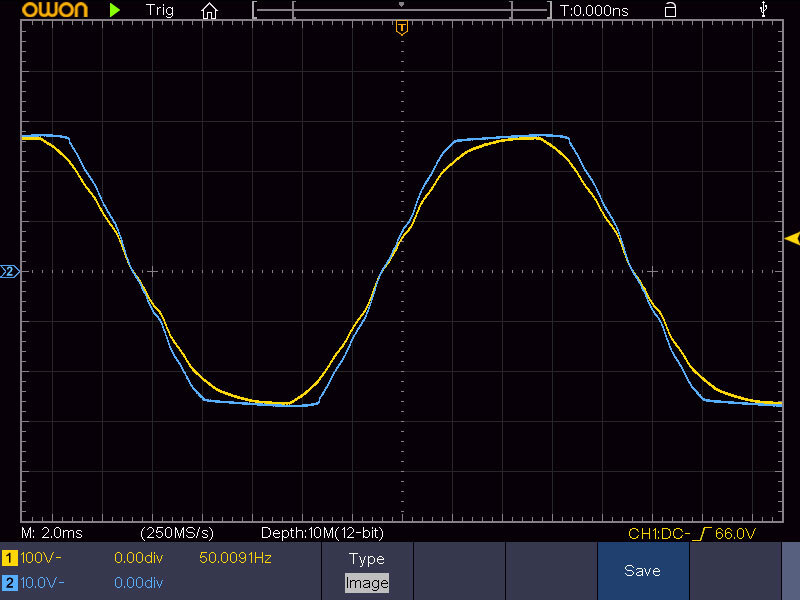

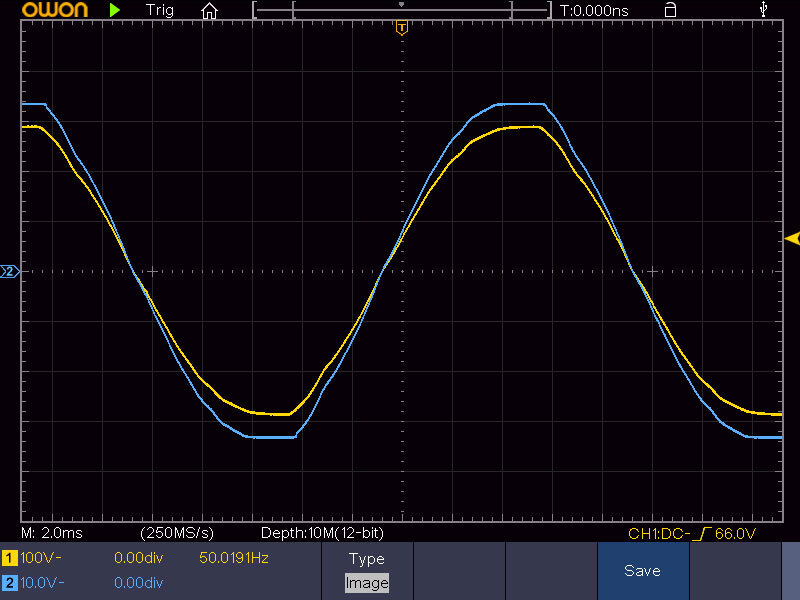

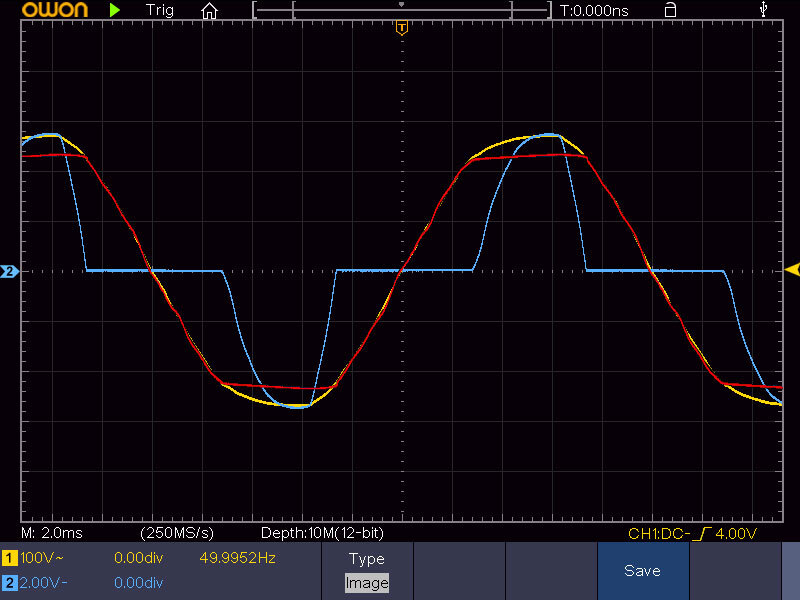

А теперь посмотрим осциллограммы работы трансформатора без нагрузки и под нагрузкой. Жёлтая линия — напряжение на первичной обмотке (сетевое), голубая — напряжение на вторичной обмотке (отдаваемое).

Как вы видите, форма сетевого напряжения не меняется, а напряжение на вторичной обмотке обрезается на пиках, как раз в тот момент, когда происходит потребление тока:

Причина этого — потери энергии на нагрев обмоток трансформатора, вынужденного отдавать импульсный ток значительно больший номинального. По этой причине с трансформатора номинальной мощностью 400W получается снять лишь 350W. Попытка снять больше приведет к появлению значительных искажений звука из-за просадки напряжения питания. Чтобы уменьшить просадку — нужно увеличивать мощность трансформатора, до полутора-двух раз от потребляемой. А значит — габариты и массу.

С импульсных блоков питания номинальной мощностью 400W можно снять все 400W без просадки напряжения, поскольку в них проблема неравномерного потребления энергии решается электронным узлом, называемым ККМ (корректор коэффициента мощности). Им, согласно нормативным документам, в обязательном порядке должны быть оснащены все ИБП мощностью более 100W. В жизни оно, конечно, не всегда так – часто встречаются «китайские» варианты без ККМ и схем защиты, горящие как спички от неосторожного чиха. Такое просто не нужно использовать.

Теперь проверим, насколько чистое питание выдаётся в усилитель. Осциллограмма пульсаций напряжения ТБП под нагрузкой:

Видим пульсации с удвоенной частотой сети: 100Hz, и амплитудой 800мв, что составляет 2.6% от полного напряжения. Чтобы снизить амплитуду пульсаций, нужно увеличивать ёмкость сглаживающего конденсатора, что в свою очередь уменьшает период потребления тока и требует дополнительного увеличения мощности трансформатора.

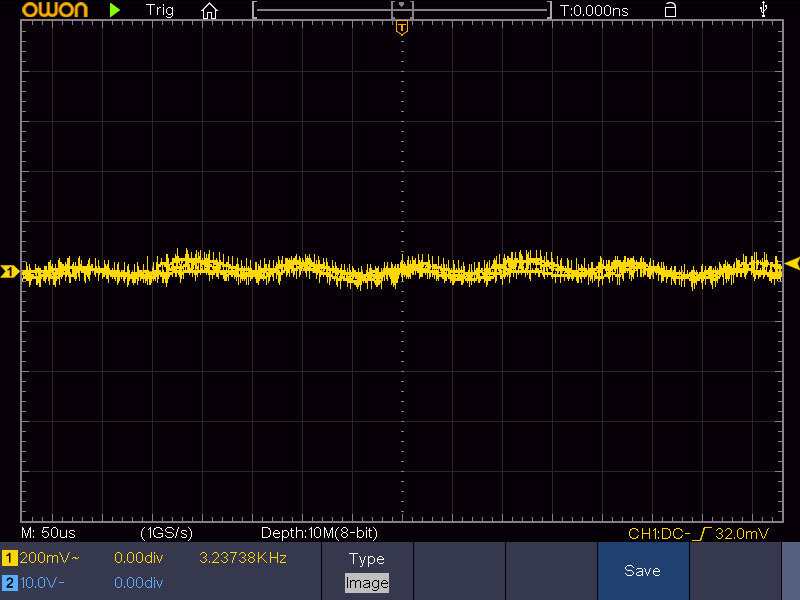

Пульсации напряжения ИБП:

Амплитуда пульсаций импульсного блока питания не превышает 100мв, что в 8 раз меньше амплитуды пульсаций трансформаторного блока питания. Сами пульсации происходят с более высокой частотой и более эффективно устраняются сглаживающими конденсаторами.

Часть 2. Замеры влияния типа источника питания на качество звука

Теперь проверим – влияет ли тип источника питания на качество звука? Для этого мы измерим параметры усилителя с одним и другим источником питания.

Измерительным комплексом у нас выступит система со специализированной картой Lynx Studio E22 и программным обеспечением RightMark Audio Analyzer 6.4.5 PRO.

При тестировании качества звука, мы установим выходную мощность в 60 Вт на канал с нагрузкой в 4 Ом (для этого мы подаем с измеряемого компьютера 1 кГц на вход усилителя, и выставляем громкость по уровню выходного напряжения 15,5 Вольт (U = Sqrt(P*R). U=Sqrt(60*4). U = 15,49).

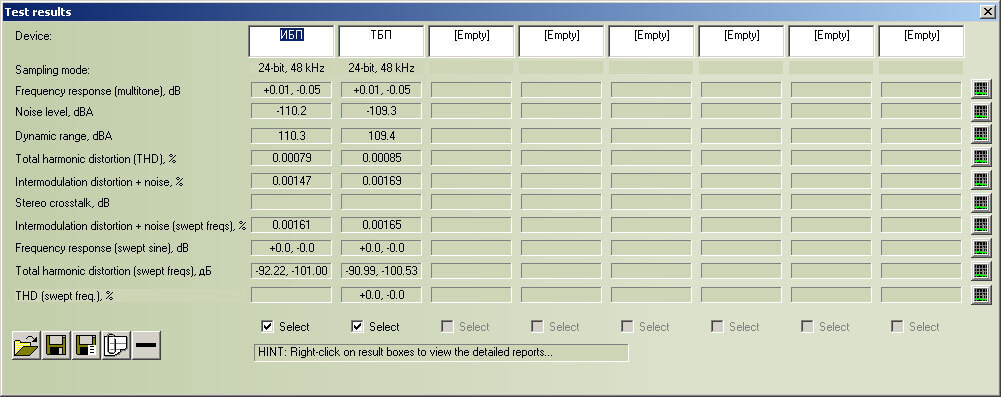

Запускаем тесты с разными источниками питания и получаем следующие цифры:

Как видим, существенных различий нет, но показатели усилителя при использовании импульсного блока чуть лучше. Это потому, что, как мы уже видели – выходное напряжение трансформаторного блока питания просаживается под нагрузкой.

Часть 3. Субъективное прослушивание

Осталась самая интересная часть – сделать кнопку, при нажатии на которую усилитель будет запитываться от одного источника питания, и при отпускании которой – от другого, и вживую, на играющей музыке проверить – будет ли разница?

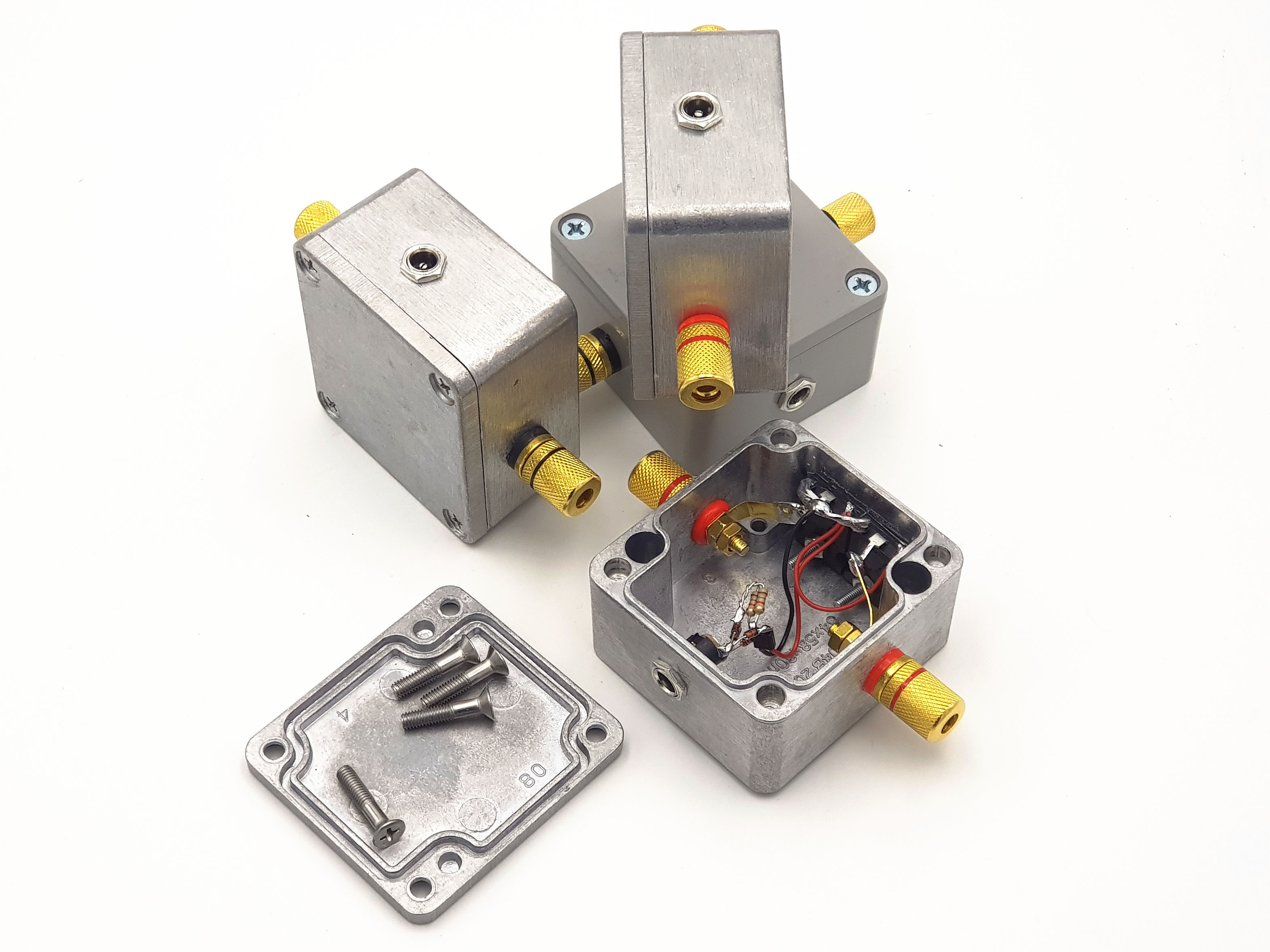

Для переключения источников питания по нажатию кнопки мы будем использовать вот такие (опять же, самодельные) устройства – транзисторные силовые ключи:

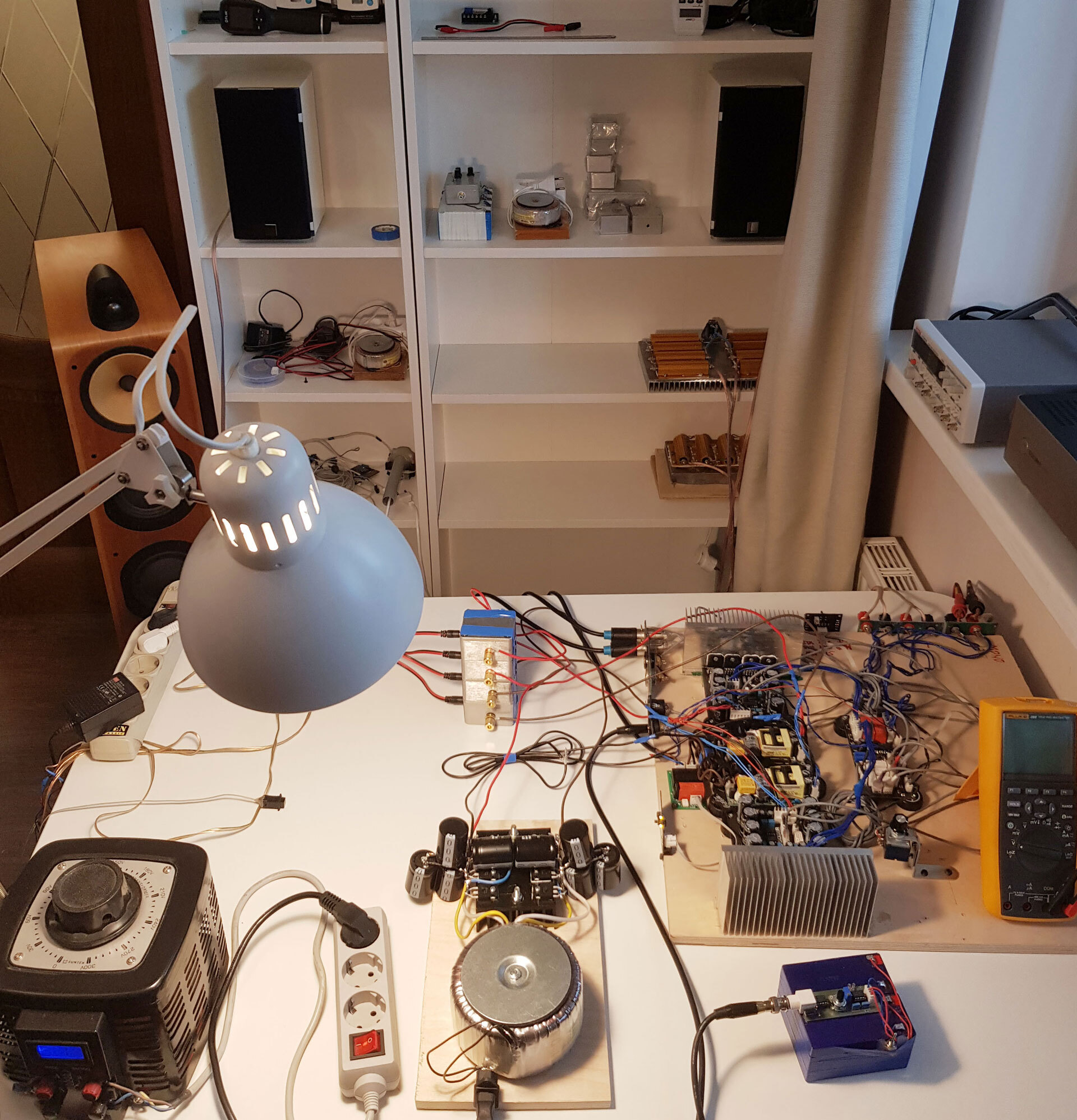

И вот как выглядит весь наш тестовый стенд после того, как он подготовлен к субъективному прослушиванию:

Мы отслушали несколько разных композиций, переключая наши источники питания по ходу прослушивания, и не смогли на слух определить разницы в качестве звучания. Что подтверждает все полученные нами ранее данные.

Выводы

Наше исследование показало, что тип используемого источника питания на качество звука не влияет. И использование производителями более легких и компактных импульсных блоков очень даже оправдано (тем более, что ИБП, как правило, могут работать от сети и в 110 Вольт, и в 220 Вольт «по умолчанию», а трансформатору для этого нужен отвод от первичной обмотки и переключатель).
Но еще раз отметим, что этот вывод справедлив для качественных блоков питания, в которых не экономили на функциональных узлах.

Спасибо за чтение!

Григорий Можаровский и Роман Ромащенко
2020.05.20
